Розміщуємо та з’єднуємо електроніку

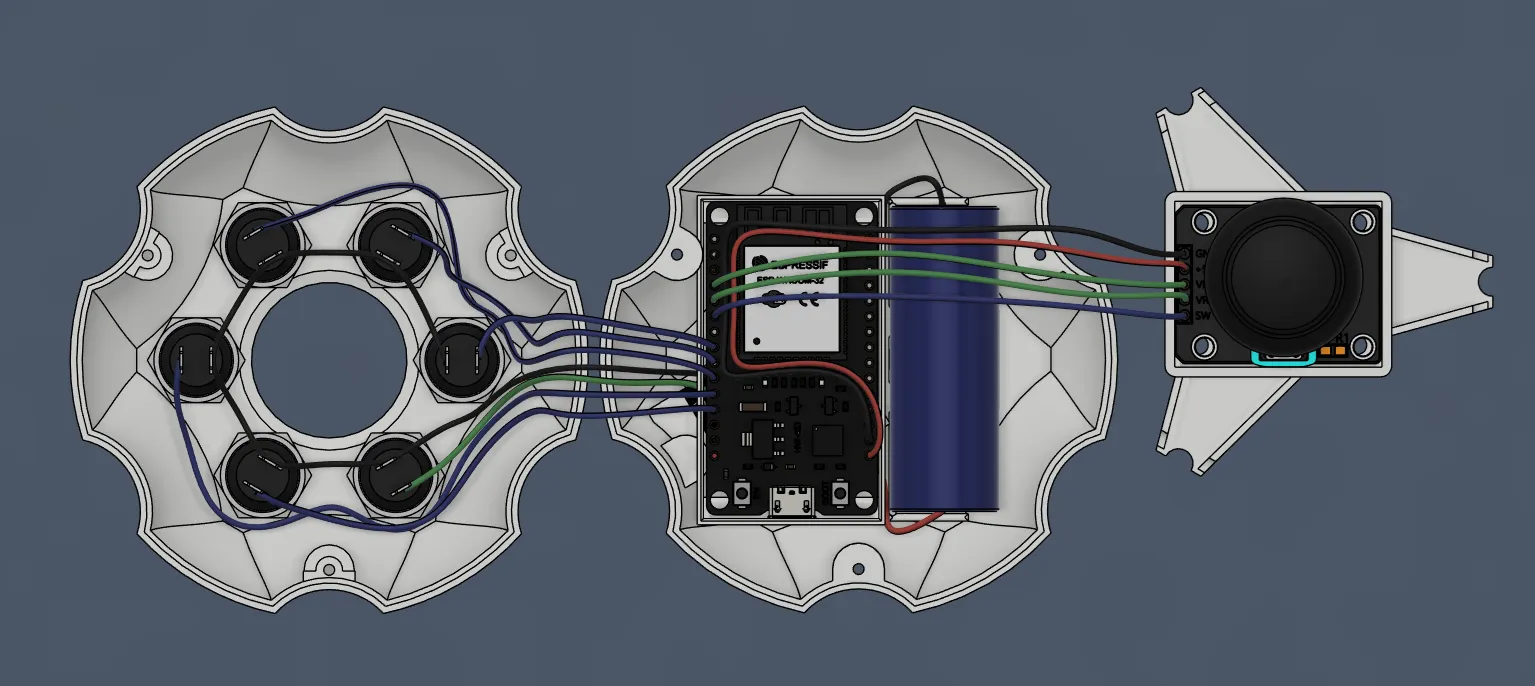

Відкрий файл rc_all — це повна схема підключення. Переконайся, що
розумієш, куди йдуть живлення, кнопки та джойстик.
Орієнтуйся на файл #1 rc-wires-length. Відріж дроти з невеликим запасом, зачисть та залуди кінці.

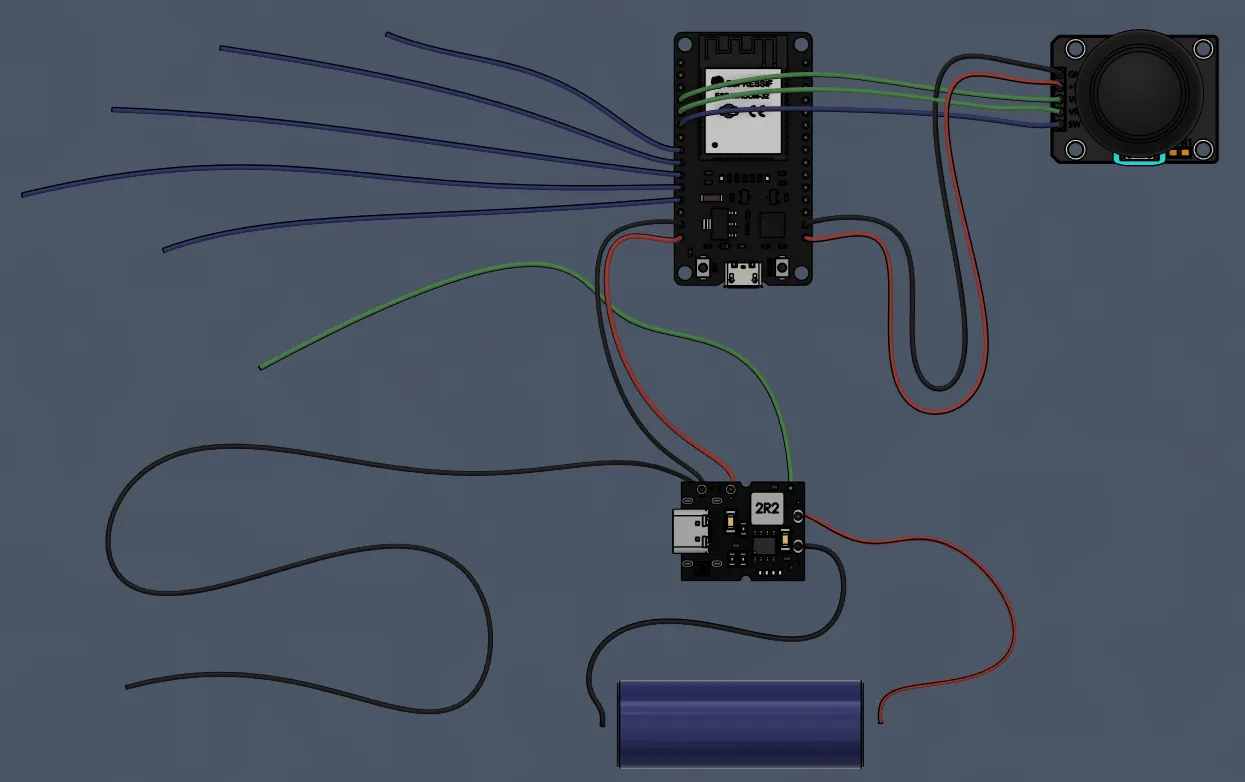

Картинка 2. файл #1 rc-wires-length
Згідно зі схемою: VCC, GND, VRx, VRy, SW → відповідні піни ESP32. Перевір полярність перед пайкою живлення.
Кожна кнопка — окремий GPIO + спільна земля. Звіряйся з розміщенням у файлі #2 rc-wires-in-place.

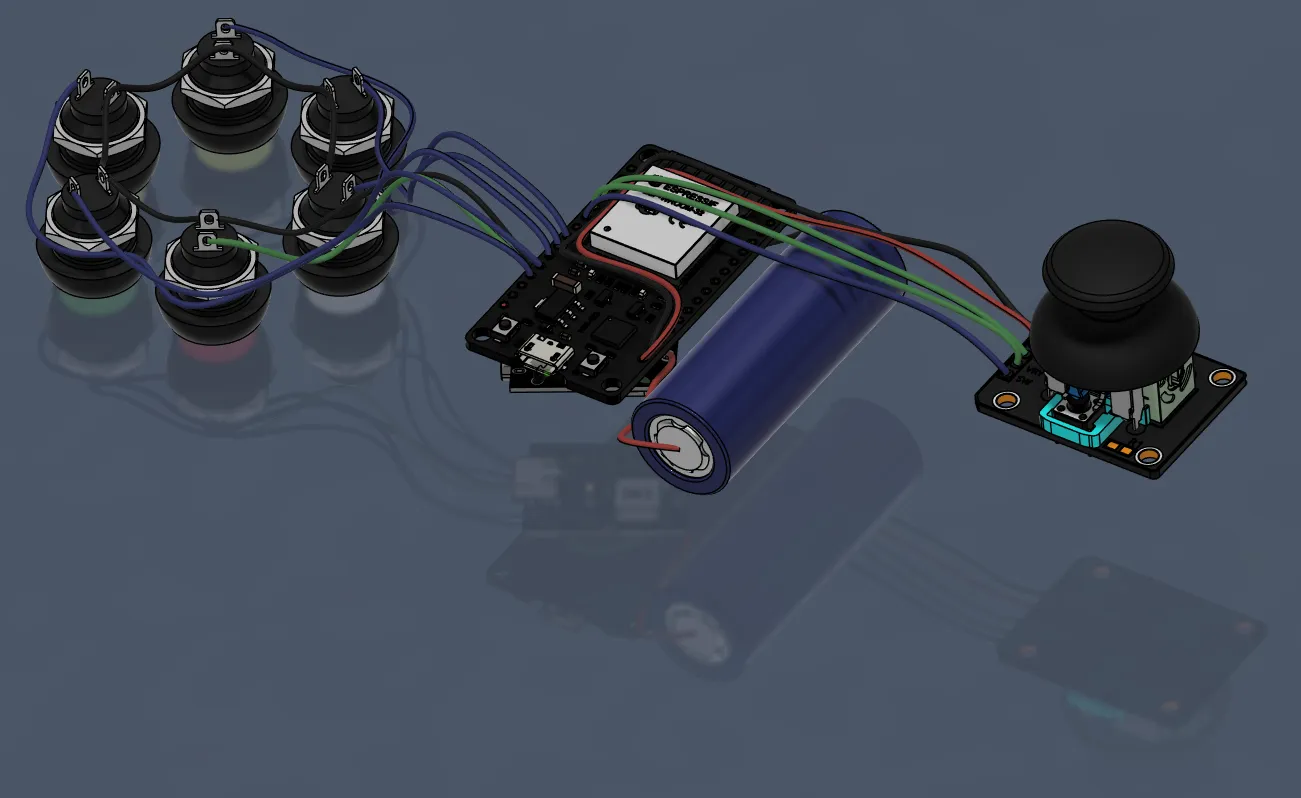

Картинка 3. файл #2 rc-wires-in-place
Акумулятор → DC-DC модуль зарядки → 5V на ESP32. Перед першим ввімкненням перевір вихідну напругу мультиметром.
Жодних оголених контактів.
Жодних перехрещених плюс/мінус.
Проводи не повинні натягуватись.

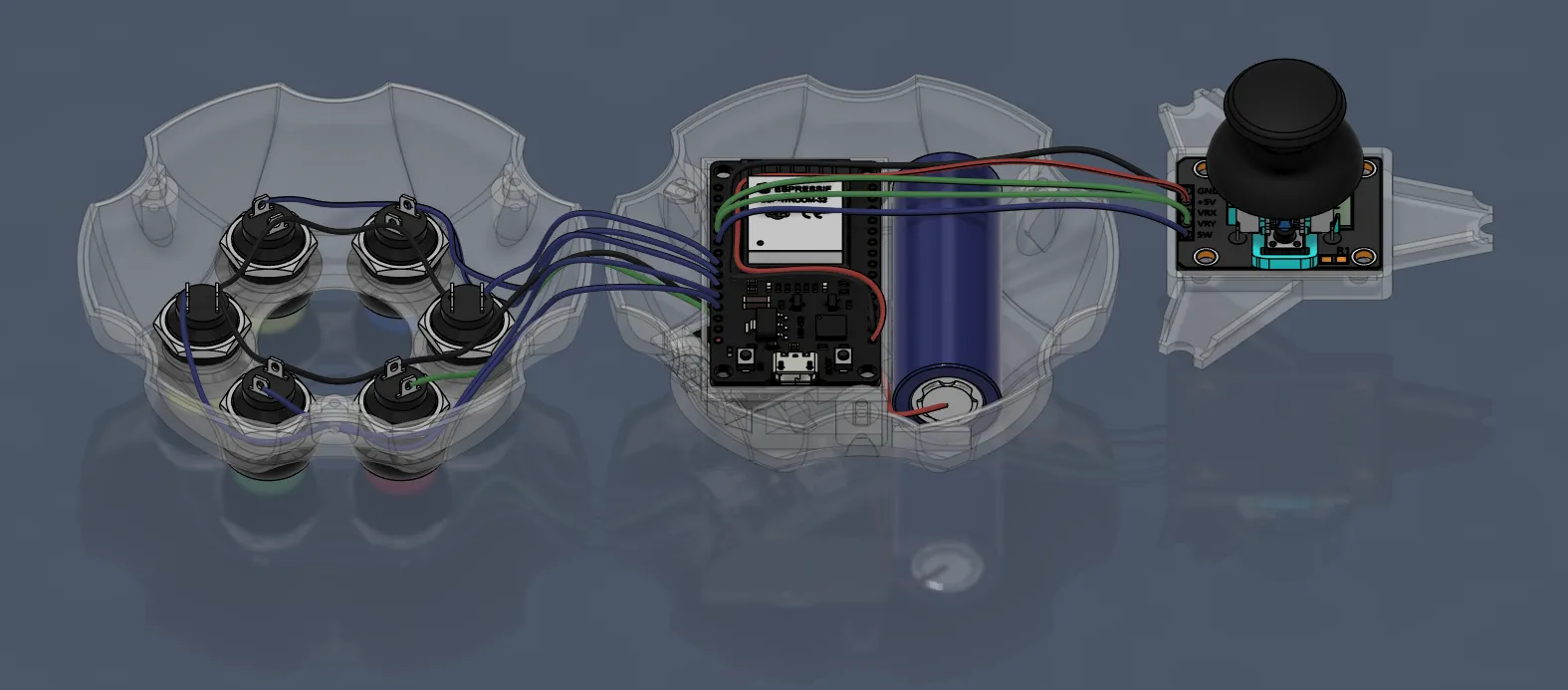

Після цього можна переходити до укладання проводів у корпус.

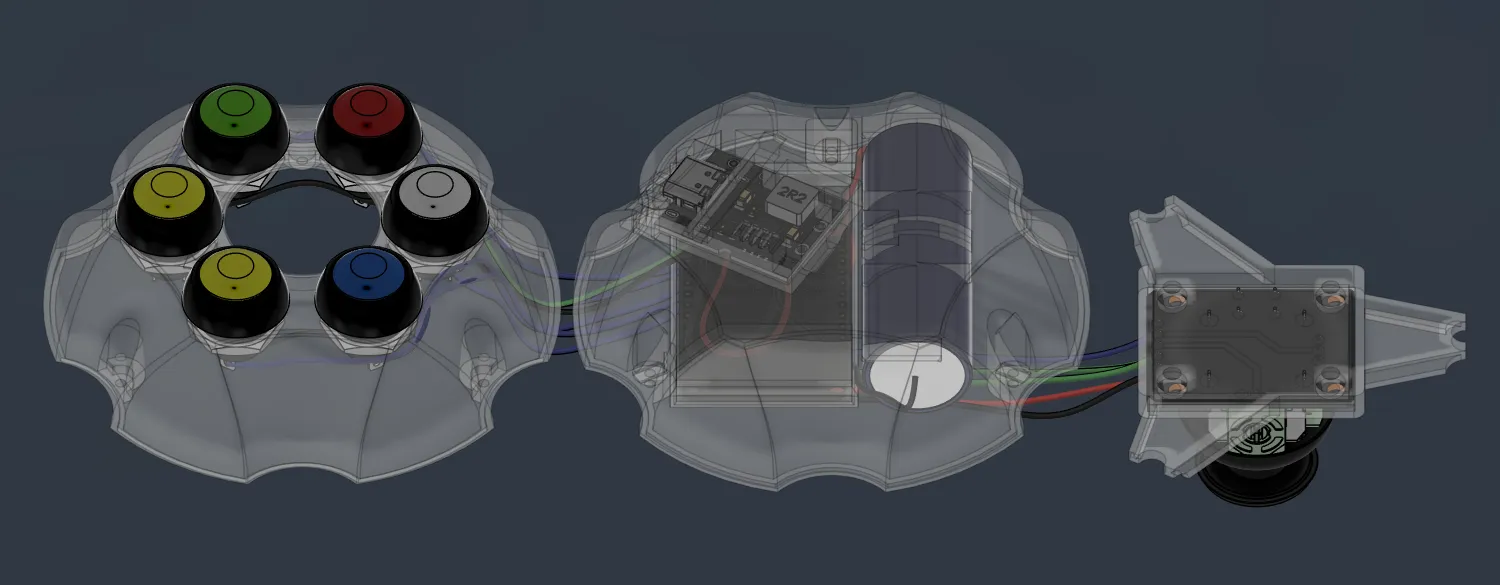

Картинки 4 та 5. укладання проводів у корпус
